High precision ultra thin cutting wheels

Item No: HP01

Product Description

High precision and Ultra thin cutting wheels

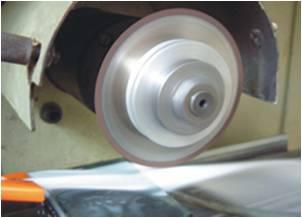

The Ultra thin and precison diamond wheel are widely used for the cutting, dicing, slicing of non metals materials,

 such as Semiconductor materials, PCB, Tungsten, Glass, Ceramics, Quartz, Crystal, Magnetic materialsc,etc.



Semiconductor materials: SiGeGaPGaAsGaAsPLiNbO3BiSbBGAQFNPQFN, etc.

Oxide ceramic materials: Al2O3ZrO2Si3N4BaTiO3CaTiO3


Magnetic materials: Ferrite and various magnetic head.

Others: Glass, quartz, carbide, printing circuit board (PCB)


The Ultra thin & precision CBN wheels are used for the cutting and sloting of metals materials, such as high speed

 steels, tool steels, Mold steels,alloy steels, etc



Our annual production already reaches 100,000 pieces. The products quality achieves or approaches the oversea

advanced level. At present, this product has massively applied in domestic and also sold to many countries

especially USA and Europe.


   Main features

1.High precision, for grooving and cutting with less procedure

2.Narrow cutting kerfs, for saving valuable material

3.Sharp-edged, high efficiency

4.Good rigidity, high strength and long life span

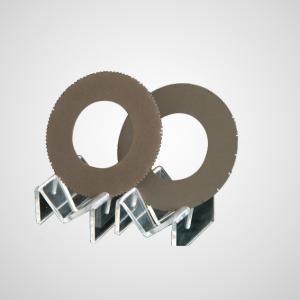

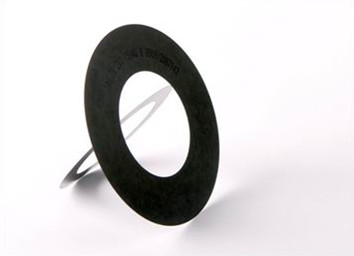

Cutting wheels without steel body




The cutting wheels without steel body are manufactured with identical material. Thin thickness and high

precision, they are mainly used for grooving and cutting with high accuracy and slight cutting depth.

There are two kinds of bond: metal bond (M) and resin bond (B).


Metal bond cutting wheels without steel body

1.The grits are strongly held by the metal bond,

2.The wheels have good wear resistance, good shape ,maintenance and long life span.

Resin bond cutting wheels without steel body

The resin bond cutting wheels can self-sharpen and cut sharply. The quality of surface can be improved due

to the elastic resin bond.


Spec and dimension of the high precision cutting wheels without steel body

The models of cutting wheels without steel body divide into 1A8/1 type without water slot and 1A8/2 type

with water slot.

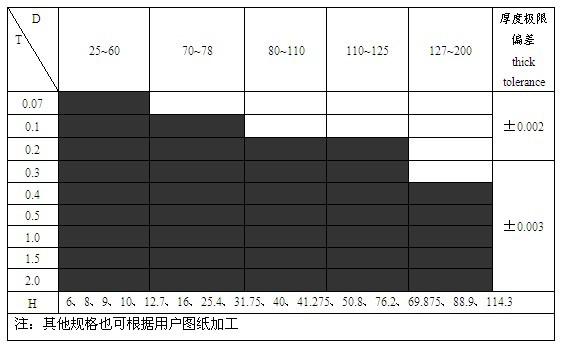

Model specification and the precision for referencemm

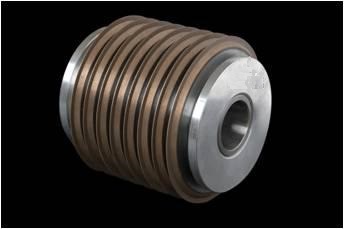

High precision cutting wheels with steel body

This kind of cutting wheel is compound of steel body and work layer. The steel body has high strength and

high rigidity. They are generally used for deep cutting and grooving.

The cutting wheel bond divides into three kinds: the metal bond (M) ,resin bond (B) and mixture of metal

and resin(M/B).


Metal bond cutting wheels

The grits are strongly held on; the wheels have good wear resistance, long life span and good shape maintenance.


 Resin bond cutting wheels

These wheels can self-sharpen and cut sharply. The work quality can be improved due to the elastic resin bond.


The spec and dimension of the high precision cutting wheels with steel body

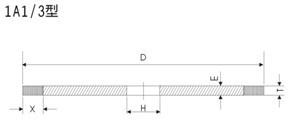

The models of cutting wheels with steel body divide into 1A1/31A1R/4 type without water slot and 1A1/5

1A1R/6 type with water slot.




Cutting wheels of 1A1 type

The thickness of work layer is as same as steel body. They are mainly used for precise grooving and cutting.

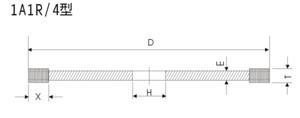

Cutting wheels of 1A1R type

The thickness of work layer is higher than the steel body. They have advantages for removing chips and cooling. They

 are mainly used for deep cutting and grooving of component.

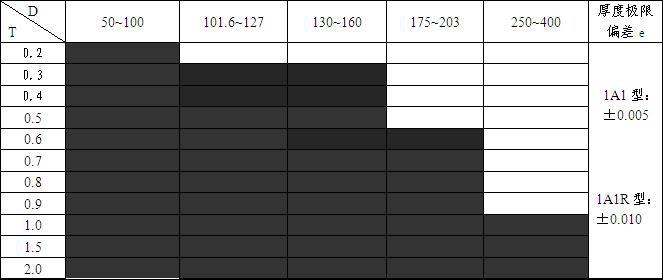

Model specification for reference and the precisionmm


High precision special type cutting wheels

According to customers requirement, our institute also can provide with special type cutting wheels (such

as 3A1, 14A1, 1B1, 1F1, 1E1, 1GN1 and etc.)





Order guideline:

Before order, please provide the following parameters for us to select the most suitable cutting wheels.

1. Types: 1A81A11A1R3A114A11B1 and so on

2. SpecificationAbrasive, grit, bond type, outer diameter, thickness, inner diameter, work layer width, steel

    body thickness .

3. Usage: The work piece, cutting size, cutting material, grooving or cutting off .

4. The application conditions: The machine, the rotational speed, feed speed, cutting depth; dry or wet cutting .

5. Cutting requirement: Cutting precision, rip request, superficial integrity.

6. Special requirement:for instance, Whether combination use, whether the resin bond cutting wheel needs

    the electric conduction, whether there are water slots on the periphery of cutting wheel, number and

    specification of the water slots, whether 1A1 type cutting wheel with steel body has  slots for removing ,

chips on the outer profile .


1. Before installing cutting wheels, please carefully inspect and confirm the cutting wheel has no distortion,

    crack, rip and so on.

2. When the cutting wheel has a sign of rotation, it must be consistent with rotation direction of the machine.

    Otherwise it cannot cut sharply and it is difficult to bring the performance of the cutting wheel into play.

3. Please do not use the cutting wheels that do not conform to requirement.

4. If abnormity appears in the process, it should be immediately stopped.

5. When cutting wheel is not sharp, you must dress the cutting wheel. Otherwise, it will lead to overheat and

    excess load which will cause the cutting wheel to damage.

6. When rotating, it is strictly prohibited to control with hand and touch the cutting wheels with body

7. The cutting wheels are only used for grooving and cutting off. Otherwise it is easy to occur abnormity

     because of uneven stress.
